建筑给排水系统

2014-04-03 21:35:29 更新  |  来源:  |   次阅读
建筑内部排水系统的任务是接纳污、废水并将其排到室外。
1、排水系统的分类
建筑排水系统按其排放的性质可分为生活污水、生产废水、雨水三类排水系统,也可以根据污水的性质和城市排水制度的状况,将性质相近的生活与生产废水合流。当性质相差较大时,不能采用合流制。
2、建筑排水系统的组成
排水系统力求简短,安装正确牢固,不渗不漏,使管道运行正常,它通常由下列部分组成。排水系统由卫生器具、排水管道、清通设备、抽升设备、通气管道系统以及局部污水处理系统组成。
1)卫生器具:卫生器具是建筑内部排水系统的起点,用来满足日常生活和生产过程中各种卫生要求,收集和排除污废水的设备。包括洗脸盆、洗手盆、洗衣盆、洗菜盆、浴盆、地漏等。
2)排水管道:由连接卫生器具的排水管、横支管、立管、排水管以及总干管组成。
3)清通设备:排水管道上的清通设备有检查井、清扫口和地面扫除口。室外管的清通设备是检查井。清通设备主要作为疏通排水管道之用。
4)抽升设备:当排水不能以重力流排至室外排水管时,必须设置局部污水抽升设备来排除内部污水。常用的抽升设备有污水泵、潜水泵、喷射泵、手摇泵及气压输水器等。
5)通气管道系统: 通气管道是与排水管系相连通的一个系统,只是该管系内不通水,有补给空气加强排水管系内气流循环流动从而控制压力变化的功能,防止卫生器具水封破坏,使管道系统中散发的臭气和有害气体排到大气中去。
6)局部污水处理系统:当建筑内部污水未经处理不允许直接排入市政排水管网或水体时,须设污水局部处理系统。
建筑给水系统主要由
低位水池(贮水作用)、
给水泵(输水动力)、
管道系统(水的分配与输送)、
高位水箱(贮水与稳压作用)、
控制阀门(调节与控制用水)、
热交换器(把冷水加热成热水)、
热水循环泵(保证能及时供给热水)、
用水设备与器具等组成。

城市排水系统概述

排水系统规划概论

排水系统:为了系统地排出和处置各种废水而建设的工程设施为排水系统;
排水体制:污水的不同排出方式形成的排水系统,称排水体制或排水制度,分合流制和分流制。
合流制是指生活污水、工业废水和雨水在同一管道内排出,分流制是污水(生活污水和工业废水)在污水管道,而雨水在雨水管道排出。

排水系统任务
保护环境免受污染,以促进工农业生产的发展和保护人民的健康与正常生活。
其主要内容包括:收集各种污水并及时将其输送到适当的低点,妥善处理后排放或再利用。

排水系统要求
(1)不污染任何饮用水(包括作为水源的水体)----排水设计
合流制:污水、雨水同一套排水管道
分流制:两套排水管道
(2)不让昆虫、老鼠或其他带病媒体接触到食物或饮水----排水设计
(3)不让儿童接近----环境工程设计
(4)不可违反水污染或污水处理相关法规----工业排水
(5)不可污染海滨浴场、贝类繁殖地及用于供水和娱乐目的的河流等水体
(6)不可产生恶臭或脏乱----工艺、厂址等选择

城市排水系统规划内容
城市排水工程规划是根据城市总体规划要求,制订全市性排水方案,使城市有合理的排水条件。
其规划的具体内容包含有下列几个方面:
1、估算城市各种排水量。
2、拟订城市污水、雨水的排除方案。
3、划分排水区域,估算雨水、污水总量,制定不同地区污水排放标准。
4、研究城市污水处理与利用的方法及污水处理厂、出水口位置的选择。
5、提出污水综合利用措施。
6、进行排水系统的平面布置,确定管线平面位置、主要控制点标高。
7、估算城市排水工程的造价及年经营费用。一般按扩大经济指标粗略估算。

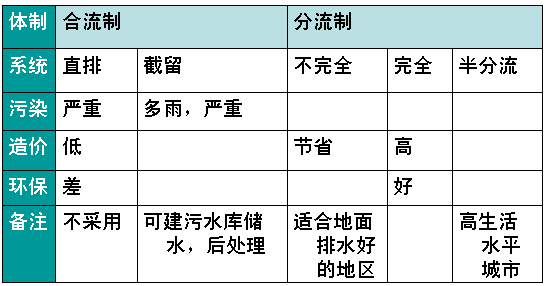

排水体制的比较

城市排水系统的组成

排水工程系统是指排水的收集、抽送、处理和利用,以及排放等设施以一定方式组合成的总体。按排水的性质可以分为城市污水、工业废水、雨水等排水系统。
1、城市污水排水系统
包括房屋污水管道,建筑排水,城市污水管道及附属构筑物(如窨井、跌水井、倒虹管),污水泵站和压力管道,污水厂,出水口和事故出水口。
2、工业废水排水系统
包括车间内部管道系统,厂区内管(管)道系统及附属构筑物,污水泵站和压力管道,废水处理站(厂),出水口和事故出水口。如果是排放到城市污水管渠系统,则可能只有前两者。
3、雨水排水系统
房屋雨水管道系统,雨水斗,小区或厂区雨水管道系统,接受雨水需要雨水口,街道雨水管道系统,雨水泵站(要尽量避免,因为雨水流量太大。),出水口。

国外城市排水系统
美国
- 1980年美国污水处理率达到70%。
- 美国主要大城市的排水体制均为分流制,在已建的合流拱沟中都搞了污水和雨水的完整的截流设施。
德国
- 德国的排水系统是分流制和合流制并存的。
- 德国是欧洲极力主张进行雨水利用的国家之一。德国城市雨水利用技术已进入标准化、产业化阶段,并逐步向集成化综合化方向发展。
- 德国的雨水系统包括屋面雨水集蓄和屋顶花园利用系统、雨水截污和渗透系统。
日本
- 日本的排水体系基本是采用分流制。
- 日本的排水管道密度一般在20~30 km/km2,高的地区可达50 km/km2 。

城市排水系统工程标准
标准
·城市排水工程规划规范 GB 50318-2000
·给水排水工程基本术语标准 GB/T 50125-2010
·室外排水设计规范 GB 50014-2006
·泵站更新改造技术规范 GB/T 50510-2009
·城市水系规划规范 GB 50513-2009
·给水排水构筑物工程施工及验收规范 GB 50141-2008
·给水排水管道工程施工及验收规范 GB 50268-2008
·给水排水工程构筑物结构设计规范 GB 50069-2002
龙康给排水技术
